篩軸式篩分布料器
(原創文章,未經許可不可轉載)
定義:
篩軸式篩分布料器是在結合了滾軸篩、琴弦篩、滾筒篩等多種篩分機篩分原理的基礎上創新性的加入螺旋導料裝置,布料裝置等于一體的新型篩分設備。
適用范圍:
廣泛適用于礦山、煤炭、冶金、焦化、化工、原料、有色金屬、糧食等粗細分離行業。特別適用于循環流化床發電廠6mm以上高水份、高粘性煤料的篩除分離。
結構

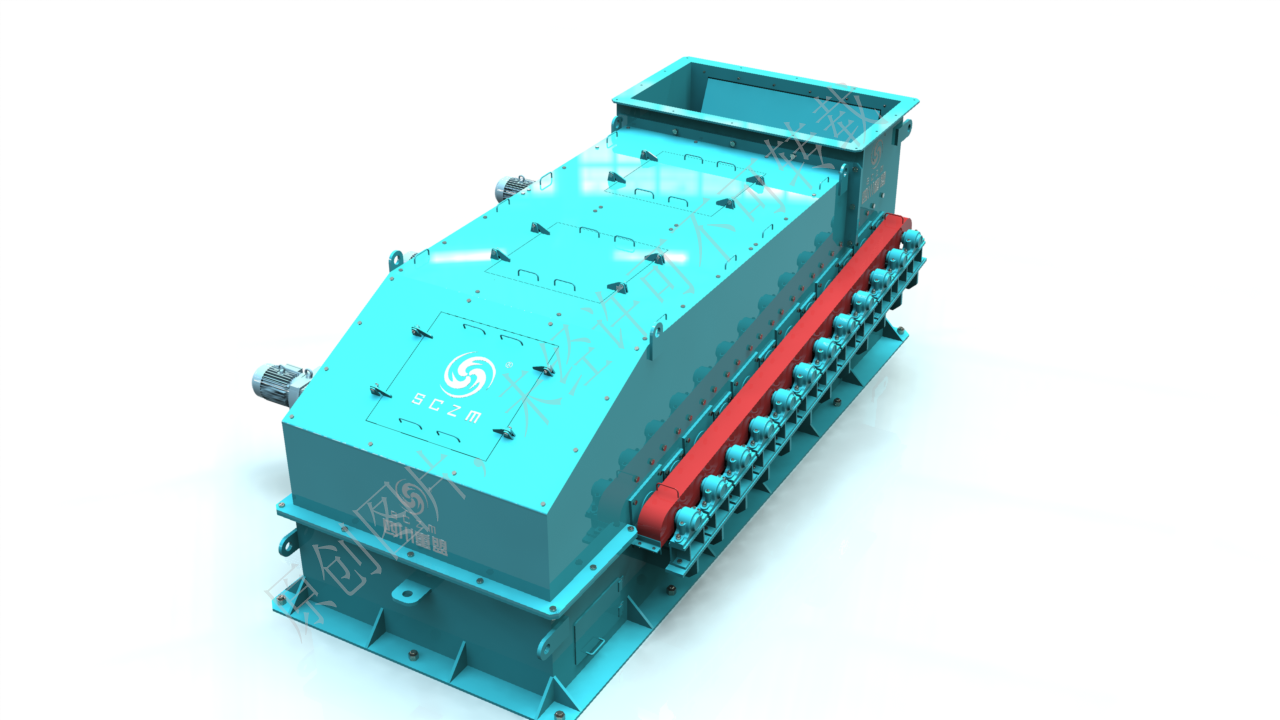

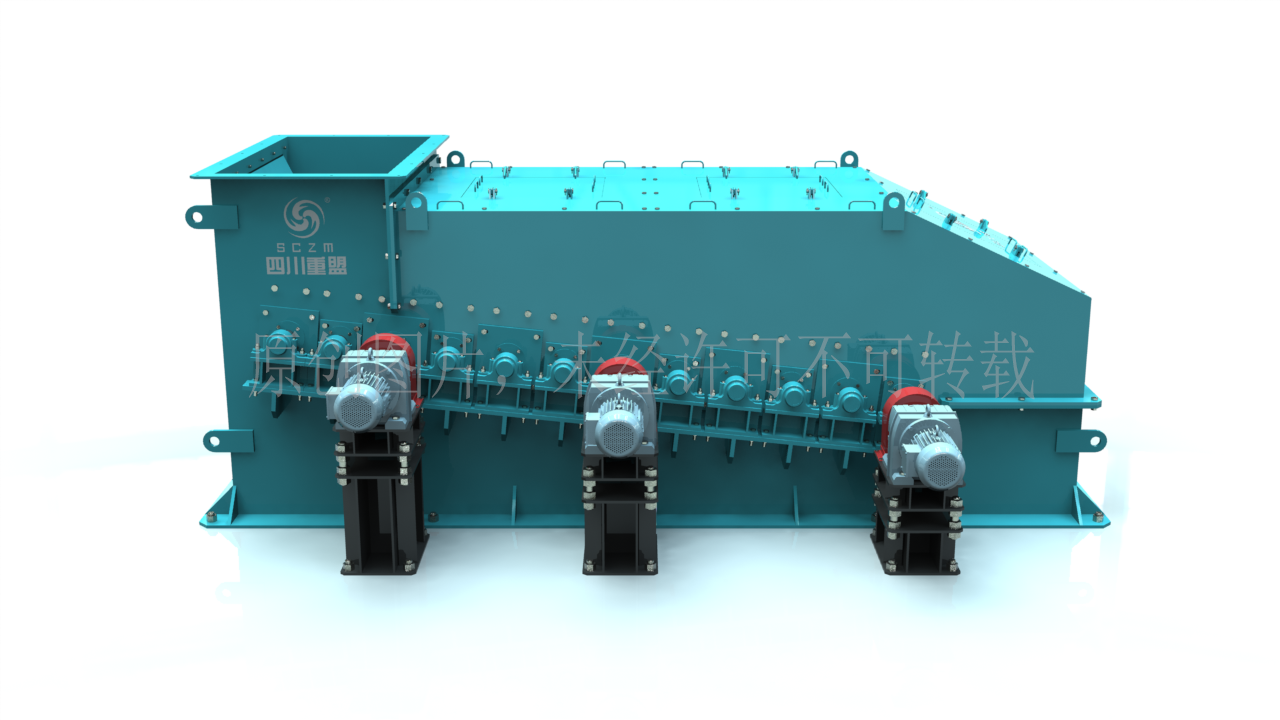

篩軸工篩分布料器是由機殼、進料口、弧形布料板、傳動裝置、密封裝置、篩軸、導料螺旋、出料口等組成。
部份專利核心結構

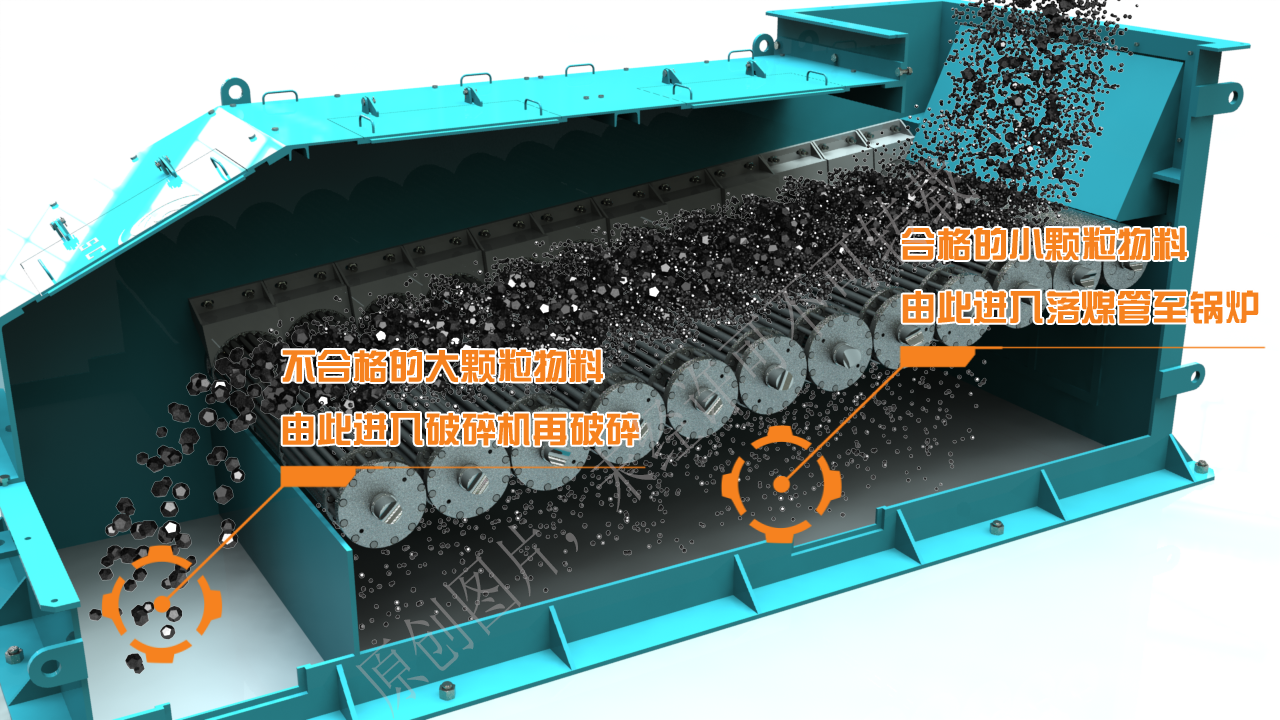

運行原理
布料方面:當物料從高處落到布料板上,布料板打破物料柱狀結構,完成第一次強行布料;第一次布料后物料落到耐磨抗沖擊篩軸上完成第二次擴散布料;物料再通篩軸組的輸送作用完成第三次輸送布料;當篩分后的物料來到出料口時已呈均勻瀑布狀,實現了均勻布料的目地。

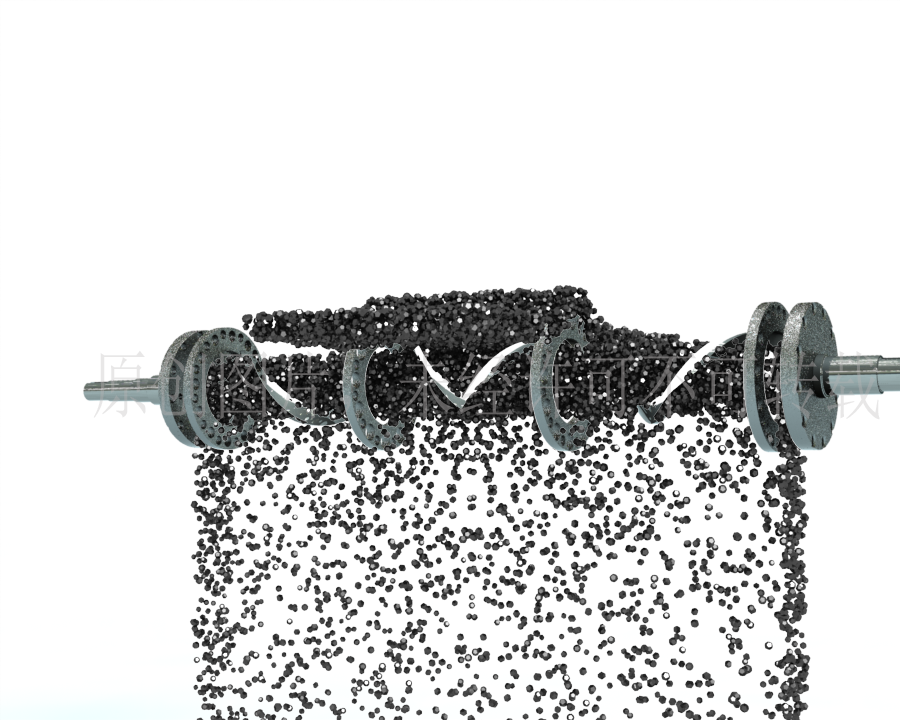

在防堵方面:軸上設有間隔活動篩條,當篩軸同向高速轉動時,活動篩條與固定篩條形成的篩縫呈活動狀態,解決了煤泥粘附篩條篩縫問題;其次篩軸內設正反螺旋,軸兩端設出料口。高水份、高粘性煤料在煤流壓力、摩擦阻力等作用下擠入篩軸,篩軸內未設中心軸,煤泥自然松散有利于通過離心力甩出或通過導料螺旋加速從兩例導出;當?shù)扔诨蚵源笥诤Y縫的不規則煤粒因擠壓而進入篩軸時,也將通過正反螺旋輸送到軸兩端出口落下,故篩軸內不堵煤,運行時篩軸處于通透狀態,確保高效率篩分功能的實現。
在輸送方面:全部篩軸同向轉動,轉動速度等于或大于皮帶來料速度,物料在與篩面產生的摩擦力及強制滾動貫性作用下,把物料不斷向前推進。
技術特點:
1、成功的解決了高粘度、高濕物料難篩分問題。
2、一機可實現兩種以上物料的同時篩分。
3、設備內物料分布均勻,有效篩分面積及通透率是目前同類設備最高的。
4、設備能耗大幅度降低。
5、全封閉運行,噪音小,無揚塵。
6、維護保養方便,故障率低。
7、PLC控制程序,可集控也可就地操作。
知識產權:
本篩軸式篩分布料器相關的專利有7項發明和2項實用;發明專利有:布料篩分機、高效篩分布料器、篩分破碎一體機、篩分機過濾篩軸、高效滾軸篩、煤用滾軸篩、篩分布料機。實用專利有:篩分布料器、篩破一體機。

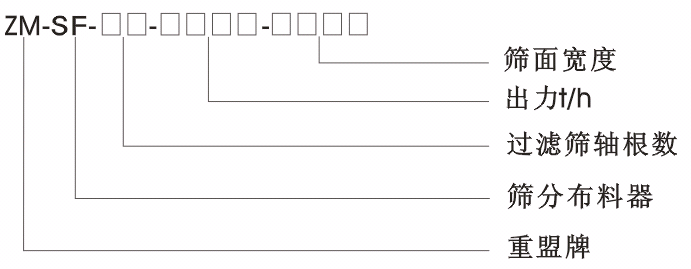

型號說明:
技術參數:
環流化床12MW-300MW
型號 |
出力 |
入料 |
出料 |
軸數 |
篩面寬度 |
篩面面積 |
有效篩縫 |
透篩率 |
電機 |
功率 |
ZM-SF0606 |
80t/h |
≤300mm |
≤10mm |
6 |
600mm |
1.548㎡ |
0.3㎡ |
≥90% |
1 |
1#2.2kw;2#3kw; |
ZM-SF0706 |
120t/h |
≤300mm |
≤10mm |
7 |
600mm |
1.806㎡ |
0.36㎡ |
≥90% |
2 |
1#2.2kw;2#3kw; |
ZM-SF0808 |
150t/h |
≤300mm |
≤10mm |
8 |
800mm |
2.752㎡ |
0.576㎡ |
≥90% |
3 |
1#2.2kw;2#2.2kw;3#2.2kw |
ZM-SF0808 |
200t/h |
≤300mm |
≤10mm |
8 |
1000mm |
2.752㎡ |
0.72㎡ |
≥90% |
3 |
1#2.2kw;2#3kw;3#3kw |
ZM-SF0812 |
250t/h |
≤300mm |
≤10mm |
8 |
1200mm |
3.246㎡ |
0.864㎡ |
≥90% |
3 |
1#4kw;2#3kw;3#3kw |
ZM-SF1012 |
300t/h |
≤300mm |
≤10mm |
10 |
1200mm |
4.080㎡ |
1.44㎡ |
≥90% |
3 |
1#4kw;2#3kw;3#3kw |
ZM-SF1214 |
350t/h |
≤300mm |
≤10mm |
12 |
1400mm |
9.240㎡ |
2.1㎡ |
≥90% |
3 |
1#5.5kw;2#4kw;3#4kw |
ZM-SF1216 |
400t/h |
≤300mm |
≤10mm |
12 |
1600mm |
10.560㎡ |
2.4㎡ |
≥90% |
4 |
1#5.5kw;2#4kw;3#4kw;4#3kw |
ZM-SF1218 |
500t/h |
≤300mm |
≤10mm |
12 |
1800mm |
11.880㎡ |
2.7㎡ |
≥90% |
4 |
1#5.5kw;2#5.5kw;3#4kw;4#4kw |
ZM-SF1222 |
600t/h |
≤300mm |
≤10mm |
12 |
2200mm |
14.520㎡ |
3.3㎡ |
≥90% |
4 |
1#7.5kw;2#5.5kw;3#4kw;4#4kw |
ZM-SF1530 |
800t/h |
≤300mm |
≤10mm |
15 |
3000mm |
24.750㎡ |
5.4㎡ |
≥90% |
4 |
1#7.5kw;2#5.5kw;3#5.5kw;4#5.5kw |
選型須知 :
1、篩分機篩分物料?分離級數?
2、篩分機的安裝尺寸?篩面寬度B,長度L,高度H?
3、設備出力t/h? 是否需要除鐵功能?皮帶輸送速度?
4、篩分機的上接口與下接口(破碎機進口)尺寸?
5、電機左裝還是右裝,設備顏色,電控的啟動順序?
篩分設備對后續破碎設備的益處:
1、減輕破碎機主電機長時間超負荷運行,節能,延長了電機壽命。
2、減少過破碎量,提升鍋爐燃燒效率。
3、減緩破碎機錘頭和齒板的磨損,延長了耐磨件錘頭和齒板的壽命。
4、物料布料均勻后,減輕了主轉子動平衡震動。提升了設備的安全運行。
5、物料布料均勻后進入破碎機,錘頭和齒板磨損均勻便于粒徑的調節。
6、篩分布料器中采用除鐵裝置效果優于皮帶機上除鐵;避免了大塊鐵件進入破碎機后造成的主
轉子卡死引起的燒壞主電機及破碎機打爛。
