篩分式破碎機
(原創文章,未經許可不可轉載)
定義:
帶有篩分功能的破碎機。它破碎量、電機功率、粒徑調節、粘堵情況、出料粒徑比例、檢修更換周期與整個后續系統息息相關,其技術性能整個篩破系統節能降耗的關鍵之一。
適用范圍:
于電廠、礦山、煤炭、冶金、焦化、化工等粗細破碎行業;特別適用于火力發電廠篩碎系統,在電廠制煤系統中篩分破碎機屬篩碎設備的核心設備。
結構:

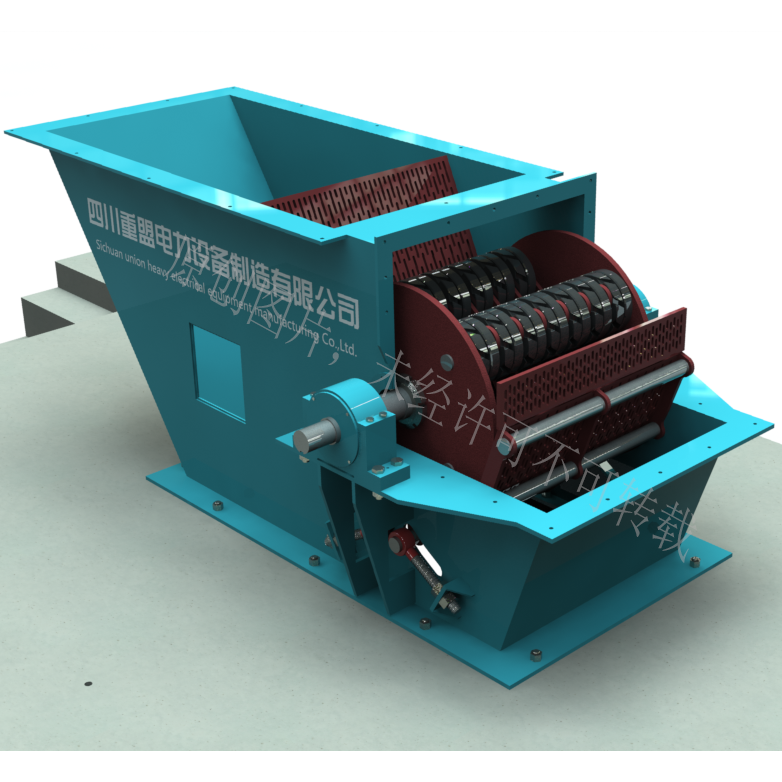

更換孔、進出料口本篩分破碎機由機殼、主轉子、弧形反擊輥組、轉動裝置 、密封裝置、粒徑調節裝置、篩板、備件等構成。
運行原理:
篩分式破碎機是結合了環錘式主轉子、滾軸篩篩軸呈弧形布置、反擊篩板等原理組合而成。運行時,環錘主轉子與數根低速反擊輥之間形成半月芽形的弧形破碎腔,弧形反擊組之間有數條合格破碎縫,經擠壓、沖擊、剪切等組合破碎,合格粒徑由縫隙擠出,其它未合格粒徑繼續由大至小的逐級篩分、逐級破碎。
技術特點:
1、篩分式破碎機本篩分破碎機原理結合了現有的環錘式破碎機、齒輥式破碎機、可逆錘頭式破碎機及篩分布料器原理。將環錘式破碎機的篩板改成多根滾軸篩篩軸式的反擊輥并呈弧形布置于進料口一側,反擊篩軸與反擊篩輥之間形成有效的破碎縫,并讓反擊篩輥低速轉動。
2、環錘式破碎機的篩板與錘頭之間的靜摩擦轉變成了轉動反擊輥與錘頭之間的滾動摩擦,從而延長了反擊輥與主轉子錘頭的磨損壽命。
3、篩分破碎機針對物料的硬、濕而設計的。篩分破碎機利用主轉子高速旋轉來增大環錘的繞軸自轉,贏得強大慣性,破碎時的破碎強度可達到抗壓強度≤150Mpa。
4、對于粘性大和水分大的物料,掉到半月芽形的弧形腔里,物料通過和主轉子與反擊輥之間的擠壓,破碎縫相鄰之間的反擊輥不斷的低數轉動,物料從破碎縫中擠出自行脫落,實現了擠壓式高效破碎、不粘堵物料。
5、出料粒度可機殼兩端的粒徑調節裝置來實現。
6、設備運行全封閉,噪音小,無揚塵,
7、檢修、更換備件方便人性化。
8、PLC控制,可集控也可就地控制。
知識產權:
發明專利號:201210389294.2;201220295175.6

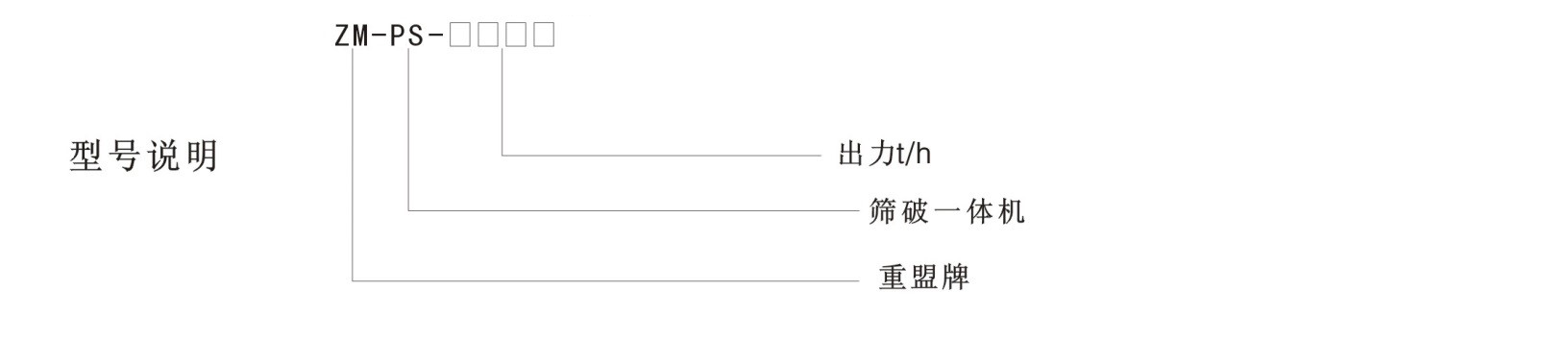

型號說明:
